Copper and Copper-alloy stranded conductors for Electric Railway
Time：2016/11/28 3:47:01　Browse：8599


產品適用于電氣化鐵道接觸網懸掛結構用的銅及銅合金絞線。
1、產品執行標準:TB/T3111-2005 OCS-3

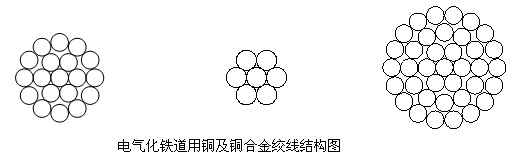

2、產品結構圖：

3、產品型號、名稱
型號 名稱
JT 銅絞線
JTM 銅鎂合金絞線（0.2％Mg）
JTMH 高強度銅鎂合金絞線（0.5％Mg）
4、絞線規格、尺寸及性能
型 號 截面積 mm2 計算外徑 結構 單線 絞線（計算值）
標稱 計算 直徑
mm 		抗拉強度(MPa)≮Tensile 拉斷力≮ 20℃直流電阻≮
Ω/km 		單位
質量
kg/km
絞前 絞后
JT 70 65.81 10.50 1×19 2.10 439 417 27.45 0.275 599
JT 95 93.27 12.50 1×19 2.50 435 413 38.54 0.194 849
JT 120 116.99 14.00 1×19 2.80 432 410 48.01 0.155 1065
JT 150 148.07 15.8 1×19 3.15 428 407 60.21 0.122 1347
JT 150 147.11 15.8 1×37 2.25 438 416 61.21 0.123 1342
JTM 10 9.62 4.50 7×7 0.50 520 494 4.75 2.437 90
JTM 16 16.26 5.90 7×7 0.65 520 494 8.03 1.442 152
JTM 16 16.49 6.20 （3+9）×7 0.50 520 494 8.15 1.433 156
JTM 25 24.25 6.30 1×7 2.10 520 494 11.98 0.936 220
JTM 35 34.36 7.50 1×7 2.50 520 494 16.97 0.660 311
JTM 50 49.48 9.00 1×7 3.00 520 494 24.44 0.459 448
JTM 50 48.35 9.00 1×19 1.80 520 494 23.88 0.472 440
JTM 70 65.81 10.50 1×19 2.10 520 494 32.51 0.346 599
JTM 95 93.27 12.50 1×19 2.50 520 494 46.08 0.244 849
JTM 120 116.99 14.00 1×19 2.80 520 494 57.79 0.195 1065
JTM 150 147.11 15.80 1×37 2.25 520 494 72.67 0.155 1342
JTMH 10 9.62 4.50 7×7 0.50 620 589 5.67 3.023 90
JTMH 16 16.26 5.90 7×7 0.65 620 589 9.58 1.788 152
JTMH 16 16.49 6.20 （3+9）×7 0.50 620 589 9.71 1.778 156
JTMH 25 24.25 6.30 1×7 2.10 618 587 14.24 1.161 220
JTMH 35 34.36 7.50 1×7 2.50 618 587 20.17 0.819 311
JTMH 50 47.48 9.00 1×7 3.00 608 578 28.58 0.569 448
JTMH 50 48.35 9.00 1×19 1.80 618 587 28.39 0.585 440
JTMH 70 65.81 10.50 1×19 2.10 618 587 38.64 0.430 599
JTMH 95 93.27 12.50 1×19 2.50 618 587 54.76 0.303 849
JTMH 120 116.99 14.00 1×19 2.80 608 578 67.57 0.242 1065
JTMH 150 147.11 15.80 1×37 2.25 618 587 86.37 0.193 1342

承力索.zip
